体育馆混凝土地面施工迎来一场静默却深刻的变革。大型激光整平设备在杭州某综合体育馆建设项目中的全面应用，宣告了依赖“人海战术”的传统浇筑模式正式终结。施工人员数量较以往减少近七成，而地面平整度却实现了毫米级精度控制，彻底解决了传统工艺中难以克服的平整度偏差与裂缝风险。这一技术迭代不仅提升了施工效率，更从根源上改变了运动地坪的性能标准与建造逻辑。
1、激光整平设备取代传统工艺

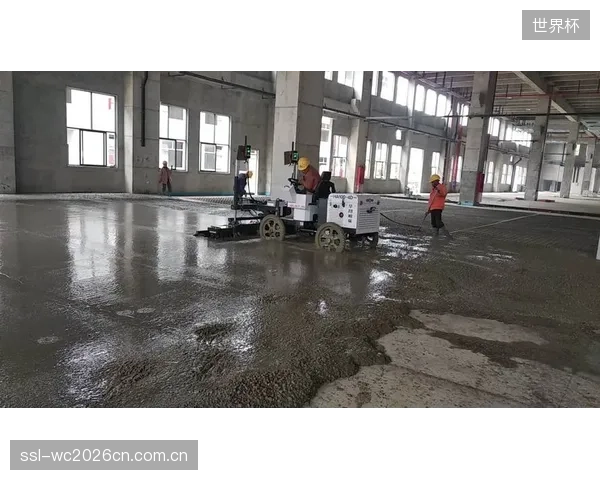

在杭州余杭区的一座大型综合体育馆施工现场，一台大型激光整平机正沿着预设轨道匀速推进。这台设备搭载了高精度激光发射器和自动调平系统，能够实时监测地面高差并自动调整整平头的角度与压力。施工方负责人介绍，过去完成同样面积的混凝土地面找平，需要二十多名工人手持刮杠反复操作，耗时数天且质量难以保证。如今，整平机配合激光控制系统，数小时内即可完成上千平方米的精准摊铺，平整度偏差被严格控制在2毫米以内。
与人工操作相比，激光整平设备的核心优势在于消除了人为误差。人工找平时，工人的手法、力度甚至疲劳程度都会影响最终平整度，而设备则通过闭环控制算法持续修正地面起伏。现场技术人员展示了一组对比数据：传统人工找平的混凝土地面，高低差通常在5至8毫米之间，局部甚至达到10毫米以上。而采用激光整平机后，同一批次混凝土的平整度波动范围缩小至1.5至2.2毫米，完全满足国际篮联对运动木地板基层的验收标准。
设备升级带来的不仅是精度提升，还有施工节奏的根本性改变。整平机单日可完成超过3000平方米的混凝土浇筑与找平作业，而传统班组在同等条件下仅能完成约800平方米。这意味着大型体育馆的地面施工周期可以从过去的一个多月压缩至两周以内，为后续的防水层铺设、木龙骨安装等工序留出了充足工期。工人数量则从峰值期的40余人减少至12人，主要转为设备操作与混凝土布料辅助岗位。
2、高分子纤维防开裂技术突破
混凝土地面开裂一直是体育馆建设的棘手难题。温度变化、混凝土自身收缩、基层沉降等因素都可能导致裂缝产生，进而影响上层运动地板的稳定性。在本项目中，施工方引入了一种高分子防开裂纤维材料，将其按特定配比掺入混凝土中，有效抑制了早期塑性收缩裂缝的形成。材料供应商提供的实验数据显示，添加该纤维后，混凝土的早期抗拉强度提升约25%，裂缝出现时间推迟至浇筑后72小时以后，远超过普通混凝土的12至24小时窗口期。
纤维抗收缩机理在于其三维乱向分布在混凝土内部形成微筋网结构。当混凝土在硬化初期产生收缩应力时，纤维网络能够分散和传递应力，防止局部应力集中导致裂缝萌生。配合激光整平机的精准压实，混凝土内部的密实度得到均匀保证，纤维分布更加均一。现场取样检测表明，掺纤维混凝土试件的28天抗压强度达到C35标准，且未发现宽度超过0.1毫米的裂缝，符合体育场馆地面耐久性要求。
在正式浇筑前，技术团队进行了多轮配比试验，确定了纤维掺量与混凝土流动性的最佳平衡点。施工方材料工程师解释，纤维掺量过低则防裂效果有限，过高则会影响混凝土的泵送性和振捣密实度。最终确定的每立方米混凝土0.9公斤纤维掺量，既保证了防裂性能，又未对施工和易性造成明显影响。在连续浇筑区域，工人需要同步进行纤维分散状态的目视检查，确保无结团或分布不均现象。
3、毫米级精度控制的系统化实现
激光整平机的精度发挥并非孤立事件，而是依赖一整套系统化的施工控制体系。从混凝土搅拌站的材料配比、运输途中的坍落度保持，到浇筑现场的振捣工艺、整平速率的设定，每个环节都须与激光控制系统形成闭环。项目部在开工前建立了严格的工艺标准文件，要求混凝土地面平整度最终验收标准为任意两米靠尺间隙不超过3毫米，远高于建筑地面工程规范中对普通地面的5毫米要求。
施工过程中，现场设置了多个激光发射基站，形成覆盖整个作业面的水平基准面。整平机上的接收器每秒钟读取数百次激光信号，将实时高度偏差反馈给控制单元。操作人员只需设定好整平标高，设备便会自动调节刮板和振捣器的作业参数。相较传统工艺中工人需要反复用水准仪测量找平，激光系统的自动化控制大幅降低了人为读数误差和施工间歇。同步进行的还有地面标高终检制度，质检员在每块区域浇筑完成后立即使用电子水准仪抽检30个点位。
温度管理也成为控制体系的一部分。大体积混凝土浇筑时，内部水化热会导致温度场不均匀而产生温度裂缝。施工方在混凝土配合比中采用了低水化热水泥，并在浇筑面覆盖保温薄膜。实测数据显示，混凝土内部最高温度控制在55摄氏度以下，内外温差稳定在20摄氏度以内，有效抑制了温度裂缝的产生。整体来看，激光整平机、纤维抗收缩材料与温度管理措施三者协同，使得最终地面成品实现了预期的毫米级平整度目标。
4、整体无缝超平地面施工流程再造
传统的体育馆混凝土地面施工常因工序衔接不当导致冷缝或分层。本次项目实施了整体无缝施工方案，通过优化浇筑顺序和接缝处理工艺，避免了二次浇筑产生的施工缝。大面积地面被划分为若干规则条带，采用跳仓法依次浇筑，每条仓格之间的接缝处设置传力杆并预留膨胀空间。混凝土终凝后，接缝处被灌注弹性密封胶，确保面层平整无缝且能适应温度变形。
施工流程的再造还体现在布料与整平的同步协调上。混凝土搅拌车到达现场后，通过溜槽与输送泵将混凝土直接送入预定仓位。布料工人按照整平机前进速度匀速摊铺，保证混凝土堆积高度始终保持在设计厚度上方5至10厘米。整平机随后进行粗平与精平两道工序，粗平时刮去多余混凝土，精平时通过振动抹盘压实并提浆。两道工序连贯进行，中间无等待时间，避免了混凝土表面因水分蒸发过快而结皮。
施工完毕后的养护环节同样经过精细化设计。表面收光完成后，立即覆盖保湿土工布并持续洒水养护7天。养护期间，地面禁止任何荷载加载，且保持环境温度在10至30摄氏度之间。完工28天后，第三方检测机构对地面进行了全面验收，结果显示地面平整度最大值仅2.8毫米，表面硬度达到莫氏硬度6级，无任何可见裂缝。施工方技术总工表示，这套流程已在多个省级体育场馆项目中成功复制，验证了其可靠性和可推广性。
随着激光整平设备与高分子抗裂材料的组合方案在综合体世界杯育馆项目中的成功落地，混凝土地面施工的行业标准正在被重新定义。从人工经验主导到设备精度主导，从隐患频发到系统可控，这一技术演进为体育场馆的长期使用性能打下了扎实根基。
杭州项目的实际数据表明，平整度、抗裂性、施工效率三项核心指标均获得显著改善。施工方与材料供应商形成的协同技术体系，为其他同类型场馆提供了可参照的范本。在体育设施建设标准日益严格的背景下，这套施工流程已显现出更强的适应性与稳定性。
